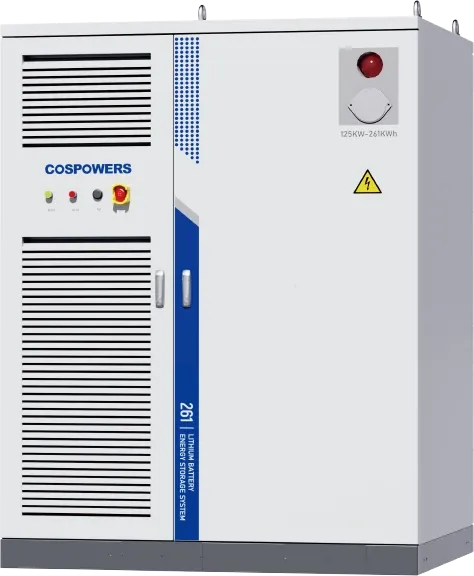

KY-ESS-125KW-261KWh

СНЭЭ 125 кВт, 261 кВт*ч для объектов коммерческой и промышленной энергетики. Установка на улице или внутри помещения при температуре эксплуатации от -20° до +55°С.
  • Артикул
    KY-ESS-125KW-261KWh
  • Тип
    LFP
  • Напряжение сети
    400 В
  • Мощность
    125 кВтч
  • Энергоемкость
    261 кВт*час
  • Батарея
    LFP 832 В, 314 Ач
  • Охлаждение
    Жидкостное
  • Габариты
    1700*1350*2200 мм
  • Вес
    3500 кг
Отправить запрос

400 В
125 кВт 261 кВт*час

KY-ESS-125KW-261KWh

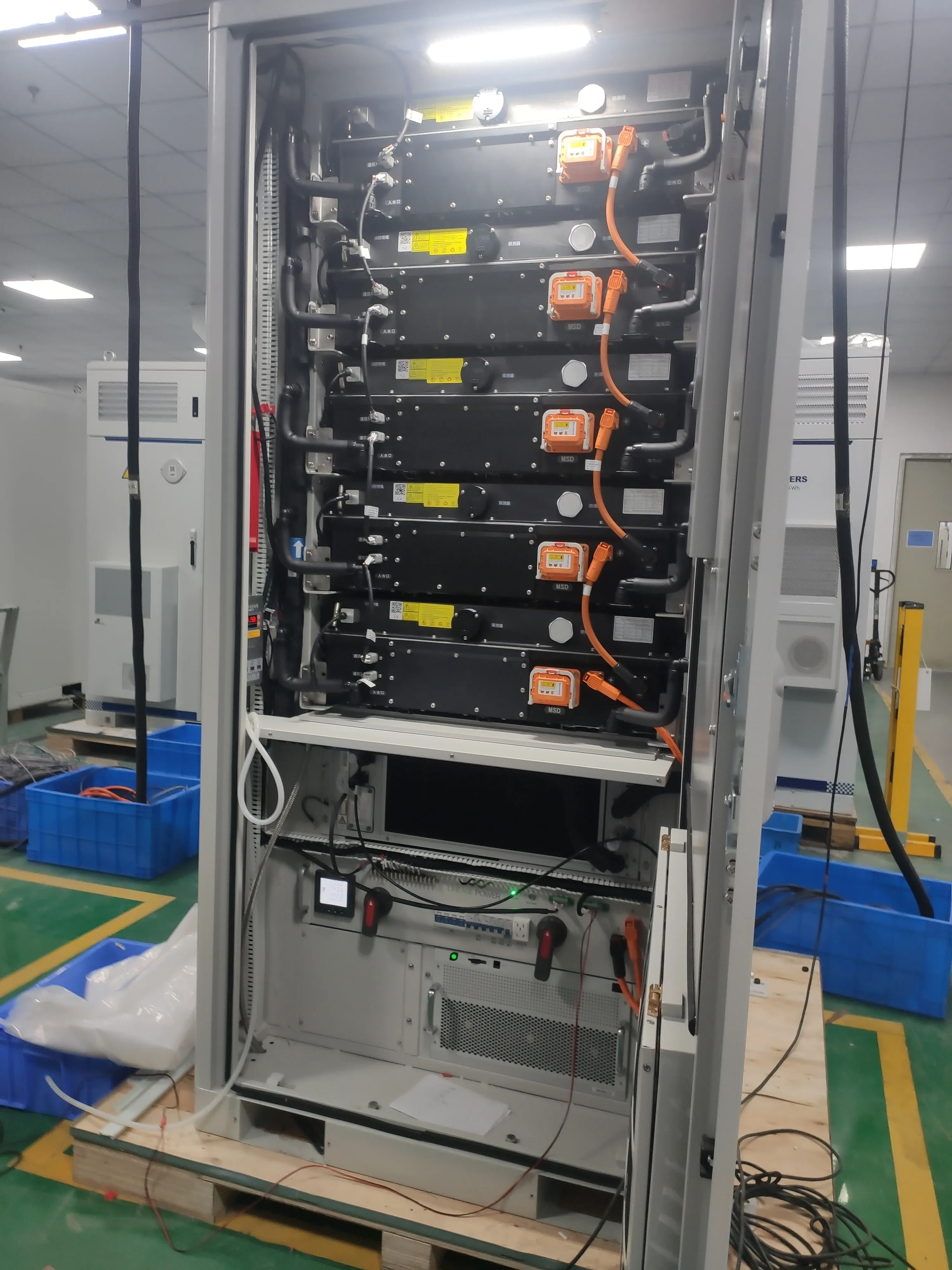

KY-ESS-LC
Сценарии использования
АРБИТРАЖ
Арбитраж электрической энергии - сценарий работы при котором загрузка и разгрузка СНЭЭ, заряд и разряд батареи происходят по команде диспетчера (верхний уровень EMS), по расписанию в заданные интервалы времени или пропорционально изменению мощности нагрузки.
Основной режим работы СНЭЭ - PQ режим с заданными значения Активной мощности в моменты заряда и разряда батареи.
Дополнительный режим работы СНЭЭ - компенсация Реактивной мощности заданной величины при условии достаточной свободной мощности.
Защита СНЭЭ - отключение PCS при пропадании сети.
Ограничения SOC: Разряд - 10...20%; Заряд - 90...95%.
Поддержка сети, режим LVRT/HVRT - при кратковременных скачках или провалах напряжения PCS - не отключается.
АРБИТРАЖ - ВИЭ
Арбитраж электрической энергии - сценарий работы при котором загрузка и разгрузка СНЭЭ, заряд и разряд батареи происходят по команде диспетчера (верхний уровень EMS), по расписанию в заданные интервалы времени или пропорционально изменению мощности нагрузки.
Основной режим работы СНЭЭ - PQ режим с заданными значения Активной мощности в моменты заряда и разряда батареи.
Дополнительный режим работы СНЭЭ - компенсация Реактивной мощности заданной величины при условии достаточной свободной мощности.
Защита СНЭЭ - отключение PCS при пропадании сети.
Ограничения по SOC: Разряд - 10...20%; Заряд - 90...95%.
Поддержка сети, режим LVRT/HVRT - при кратковременных скачках или провалах напряжения PCS - не отключается.
СТАБИЛИЗАЦИЯ
Идея создания «марсианского» цикла относится ещё к детским годам писателя. Как вспоминает сам Брэдбери в одном из своих интервью: «В двенадцать лет я не мог позволить себе купить продолжение „Марсианского воина“ Эдгара Берроуза, ведь мы были бедной семьёй… и тогда написал свою собственную версию».
«С раннего детства я впитывал истории о разнообразных приключениях на Диком Западе, которые рассказывали мне отец и дед. События некоторых из них происходили ещё в начале века, когда этот край был гораздо более пустым, заброшенным и одиноким.
РЕЗЕРВ
Идея создания «марсианского» цикла относится ещё к детским годам писателя. Как вспоминает сам Брэдбери в одном из своих интервью: «В двенадцать лет я не мог позволить себе купить продолжение „Марсианского воина“ Эдгара Берроуза, ведь мы были бедной семьёй… и тогда написал свою собственную версию».
«С раннего детства я впитывал истории о разнообразных приключениях на Диком Западе, которые рассказывали мне отец и дед. События некоторых из них происходили ещё в начале века, когда этот край был гораздо более пустым, заброшенным и одиноким.
РЕЖИМ ДВОЙНОГО ПРЕОБРАЗОВАНИЯ - ИБП
Идея создания «марсианского» цикла относится ещё к детским годам писателя. Как вспоминает сам Брэдбери в одном из своих интервью: «В двенадцать лет я не мог позволить себе купить продолжение „Марсианского воина“ Эдгара Берроуза, ведь мы были бедной семьёй… и тогда написал свою собственную версию».
«С раннего детства я впитывал истории о разнообразных приключениях на Диком Западе, которые рассказывали мне отец и дед. События некоторых из них происходили ещё в начале века, когда этот край был гораздо более пустым, заброшенным и одиноким.

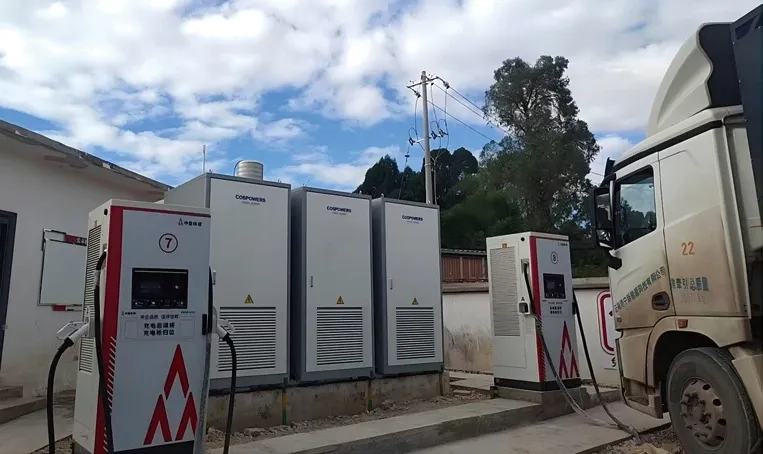

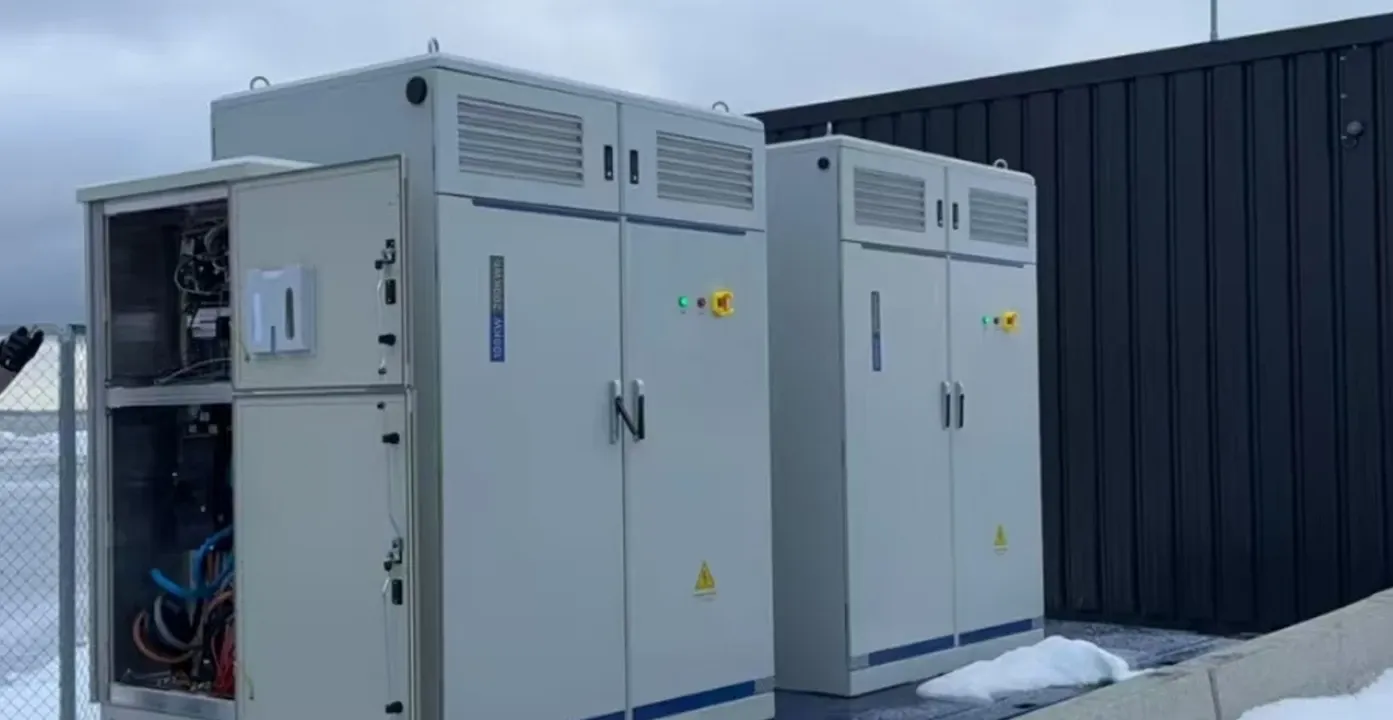

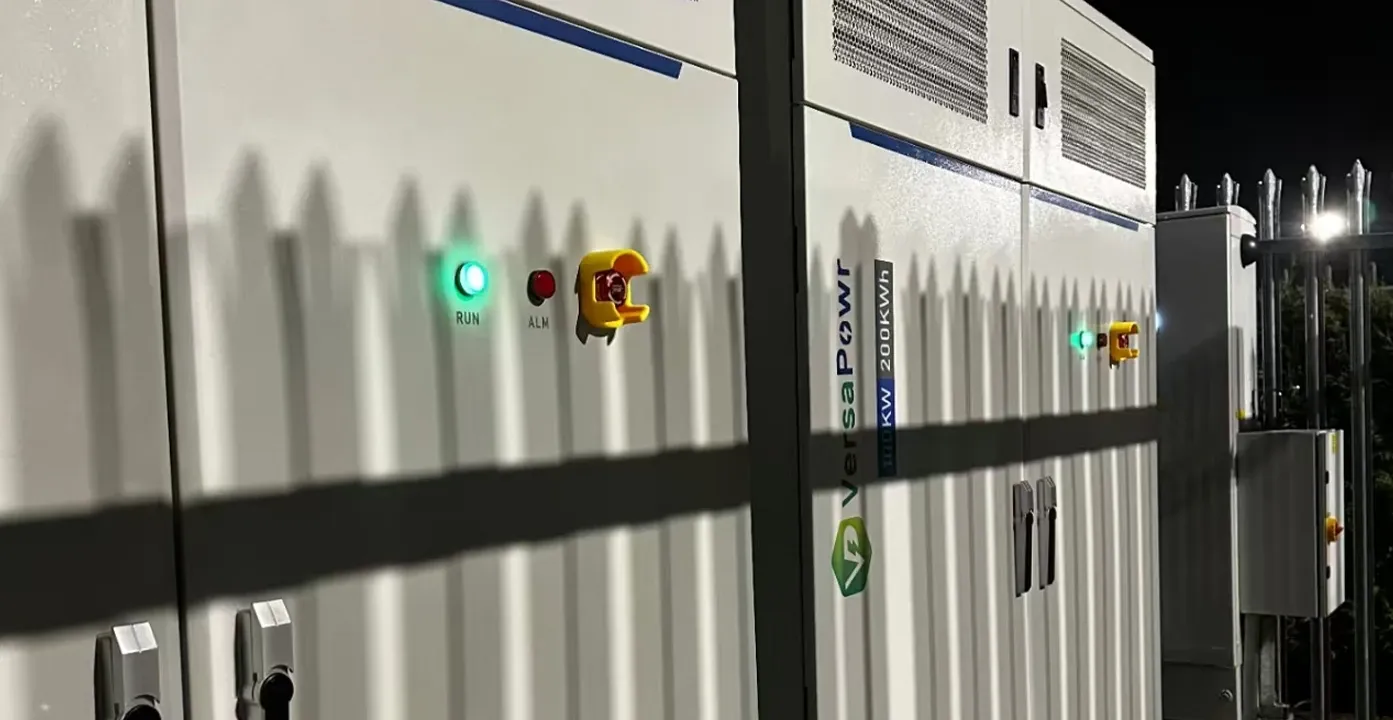

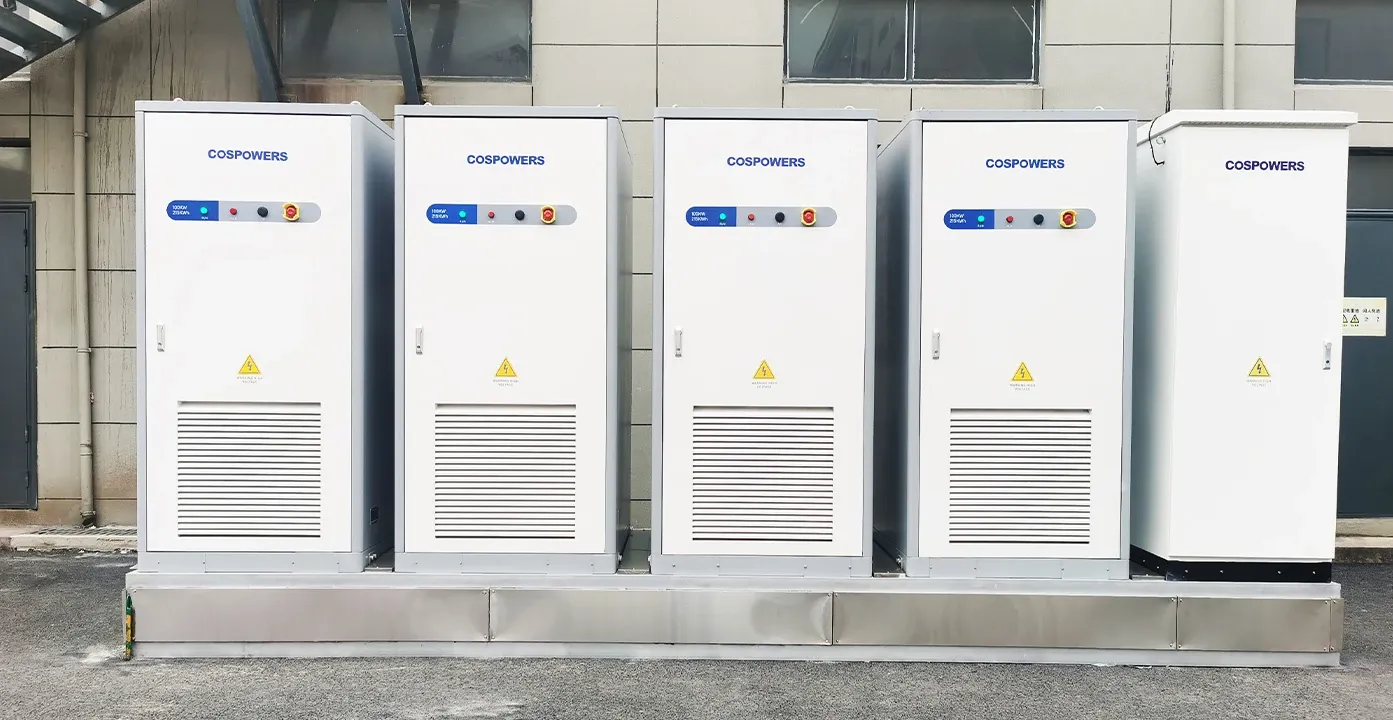

Примеры реализации
Наши самые яркие проекты, над которыми
мы работали
image alt
image alt
image alt
image alt
image alt

Технические параметры KY-ESS-125KW-261KWh

ESS - СПЕЦИФИКАЦИЯ
Параметр
Значение
Напряжение сети
230 В / 400 В, 50 Гц
Номинальная мощность
125 кВт
Батарея
261 кВт*час

Сценарии использования

Арбитраж / Стабилизация / Резерв
Параллельное подключение
Да
Температура эксплуатации
-20° до +55°С
Срок службы
до 20 лет
Габариты
1700*1350*2200 мм
Вес
3500 кг
EMS - ДИСПЛЕЙ

Сенсорный LCD-дисплей с возможностью выбора русского языка

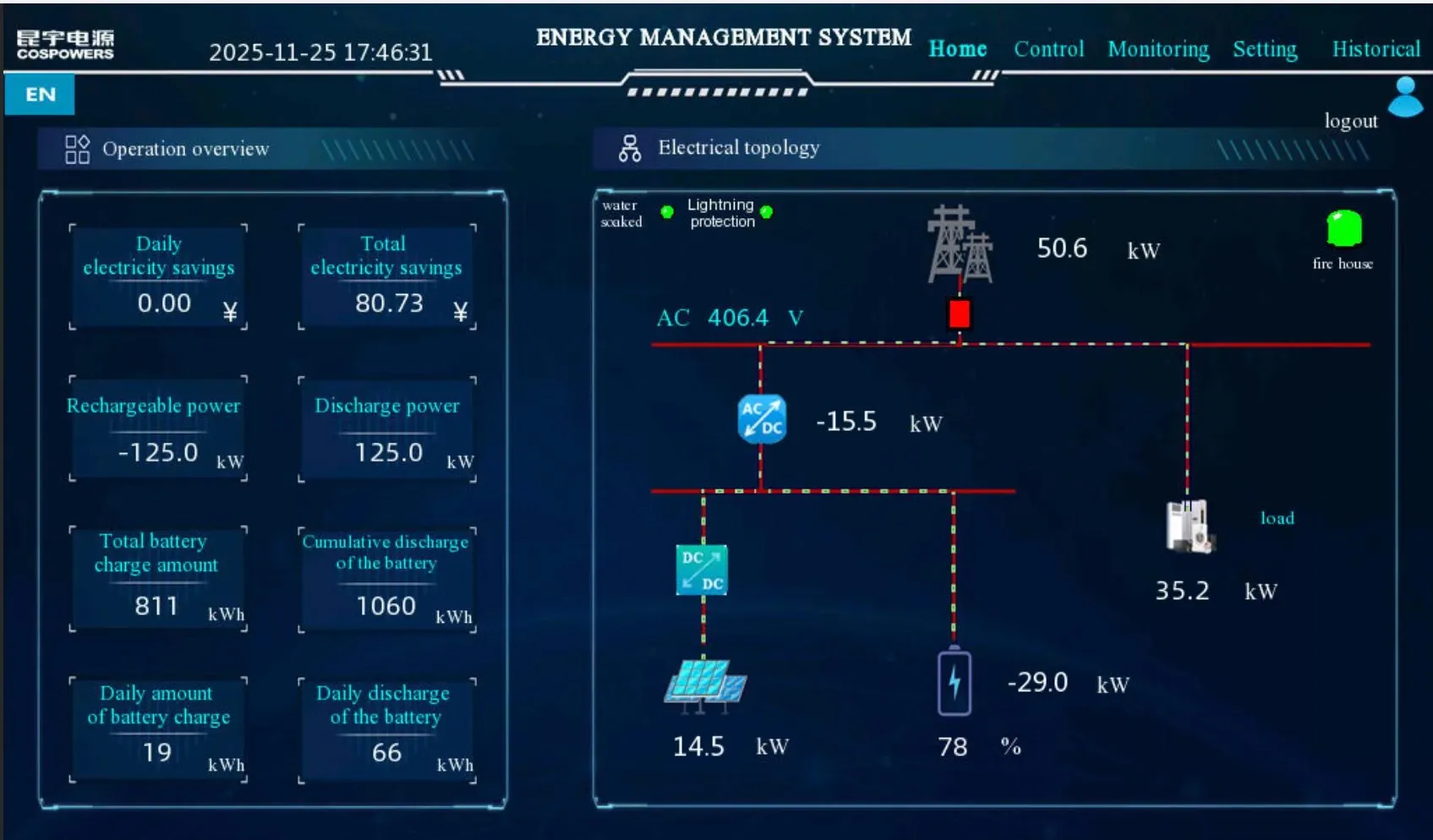

Выбор языка интерфейса, настройка параметров

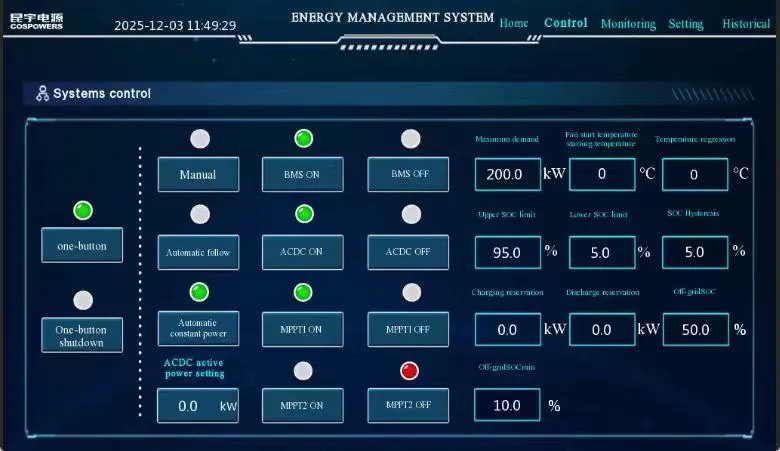

Главный экран

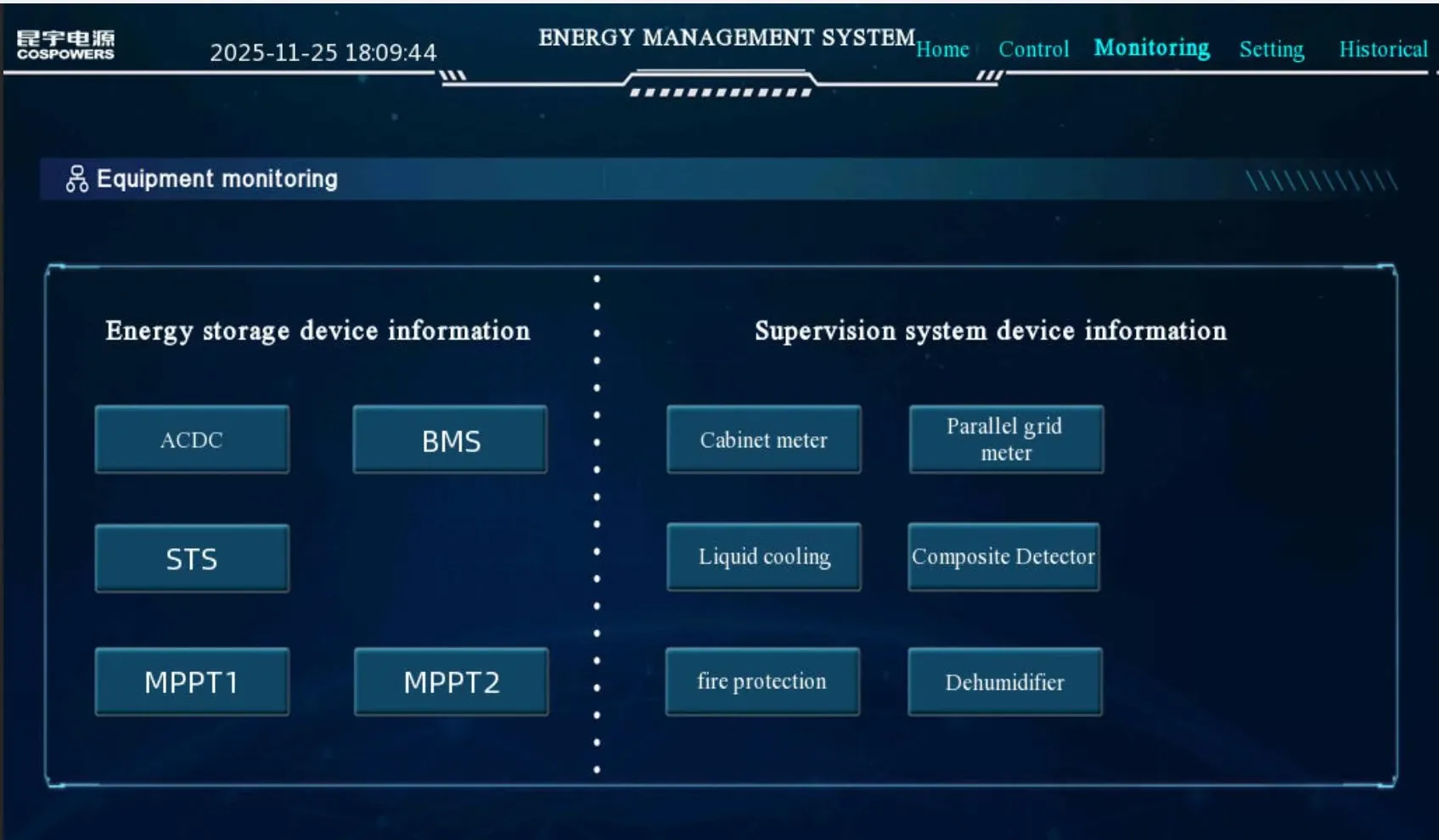

Информация о системе # 1

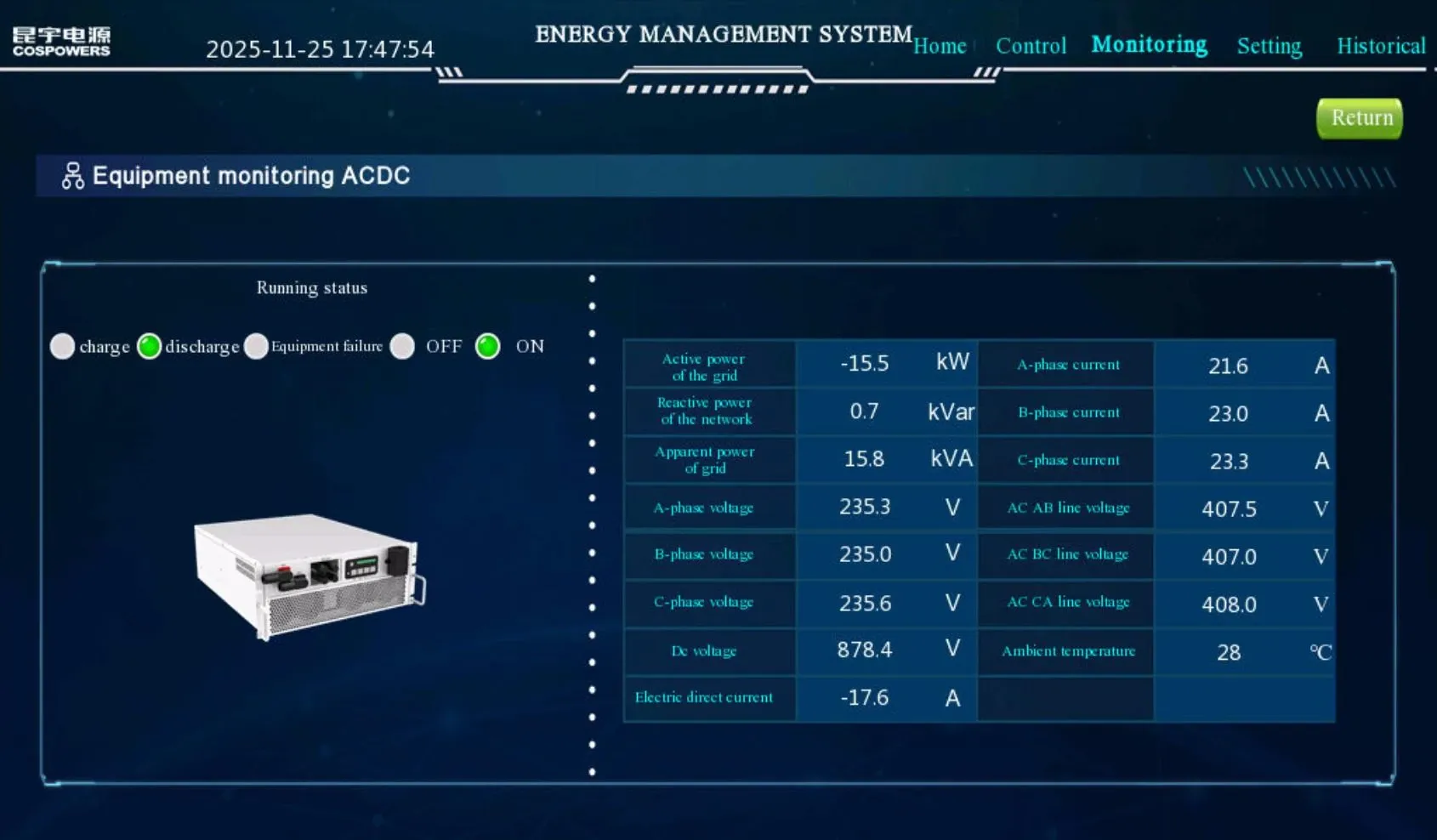

Информация о системе # 2

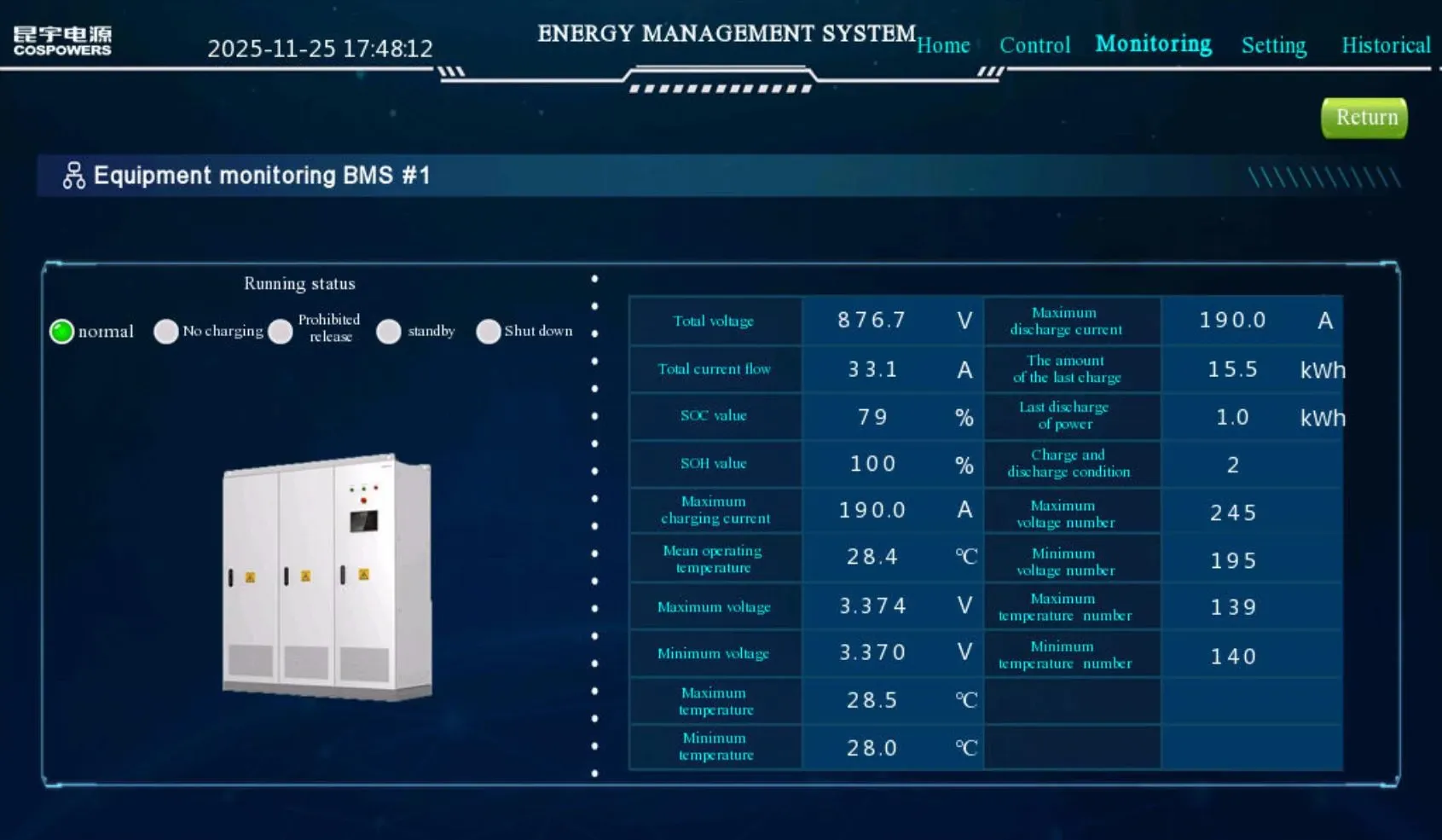

Статус режимов BCU #1

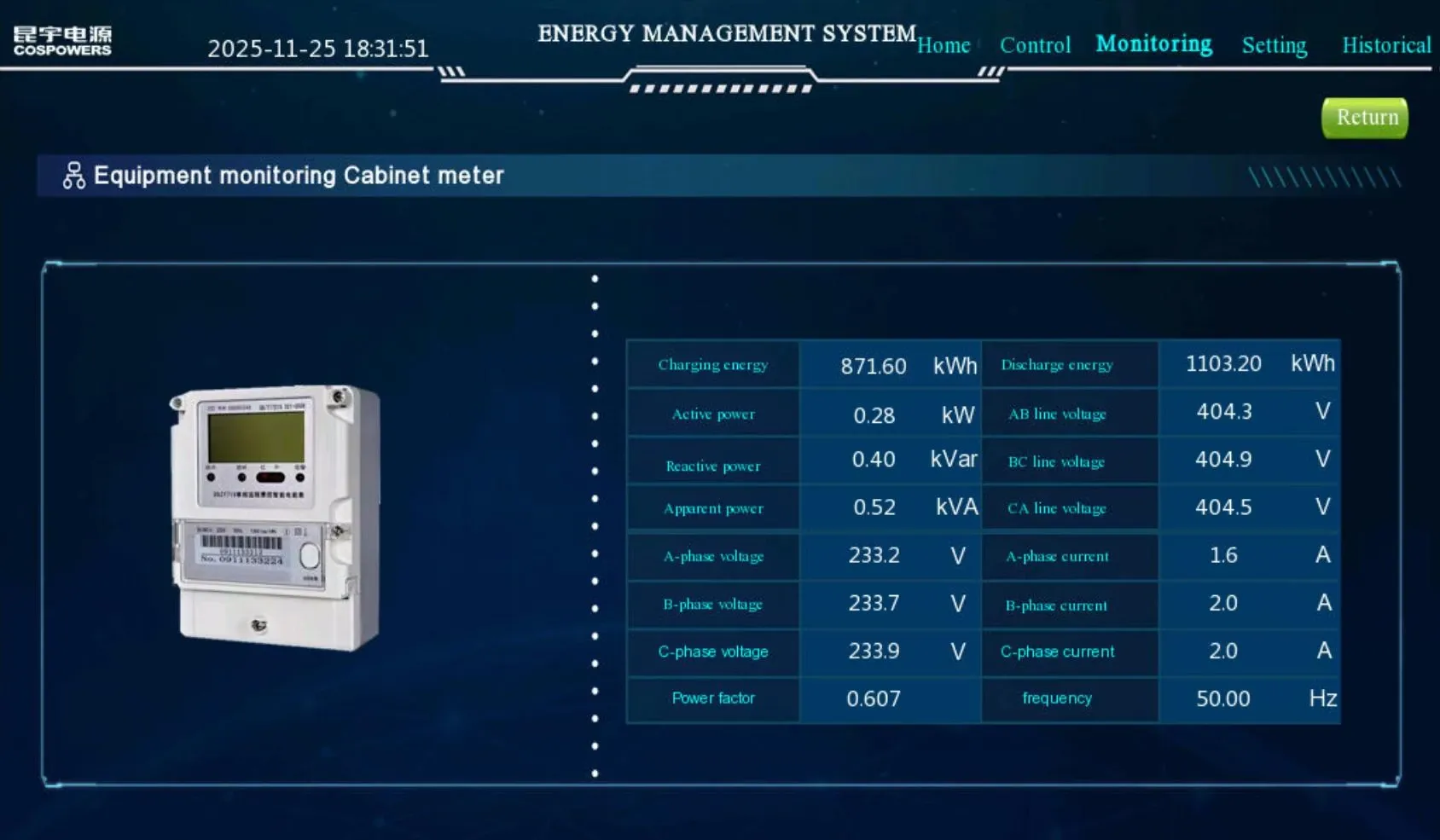

Статус режимов BCU #2

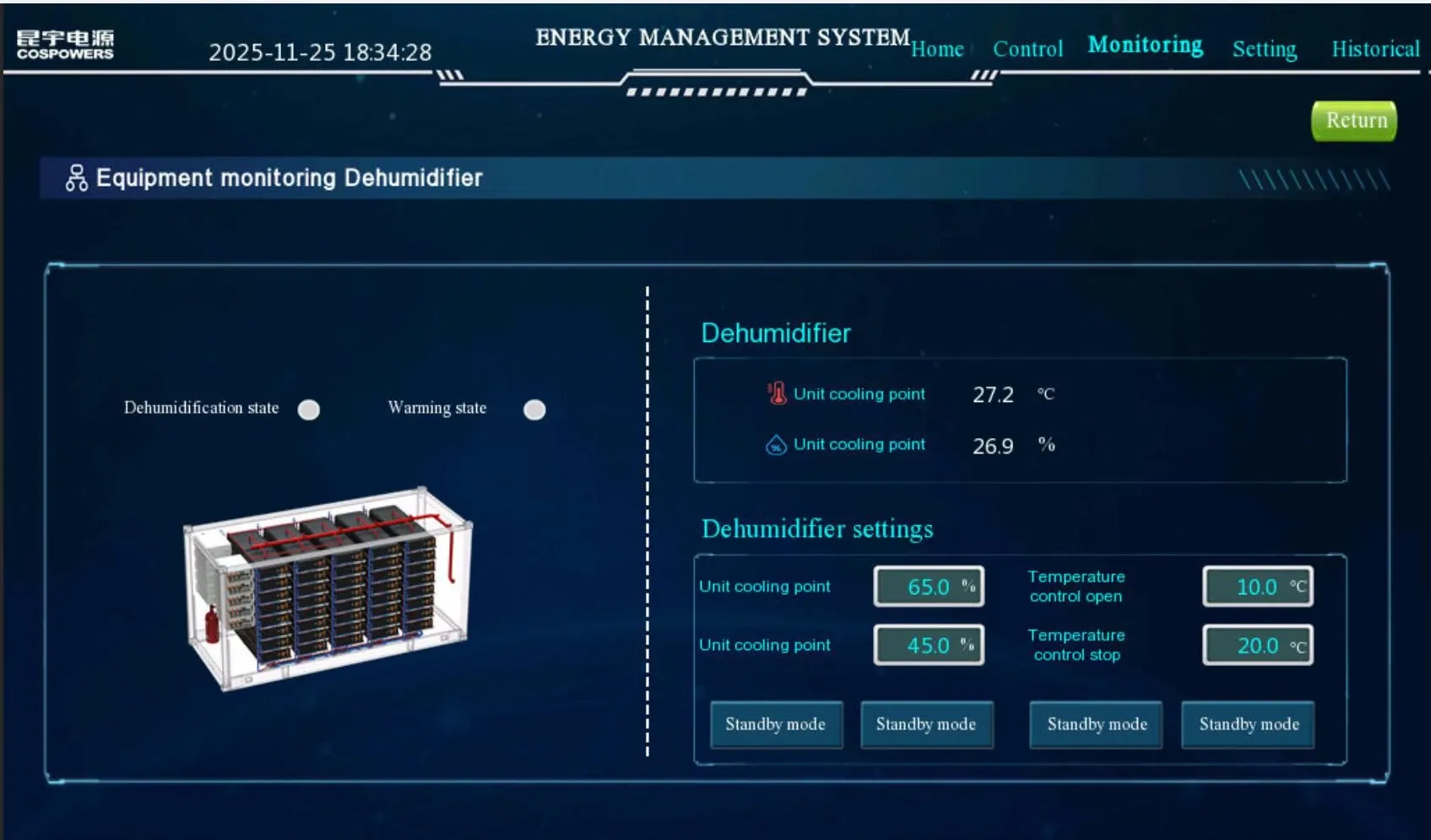

Статус режимов BCU #3

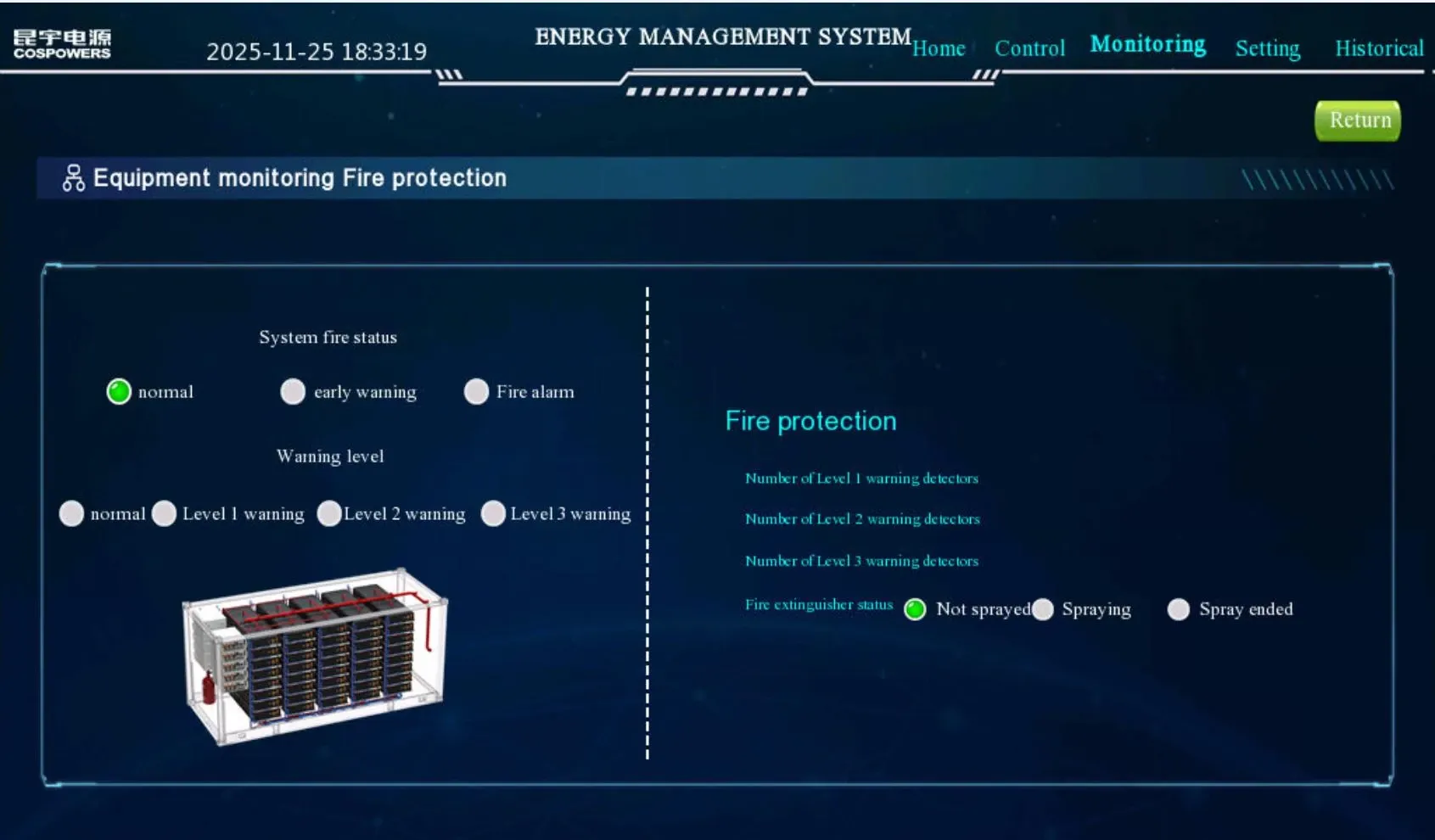

Батарейный модуль - информация

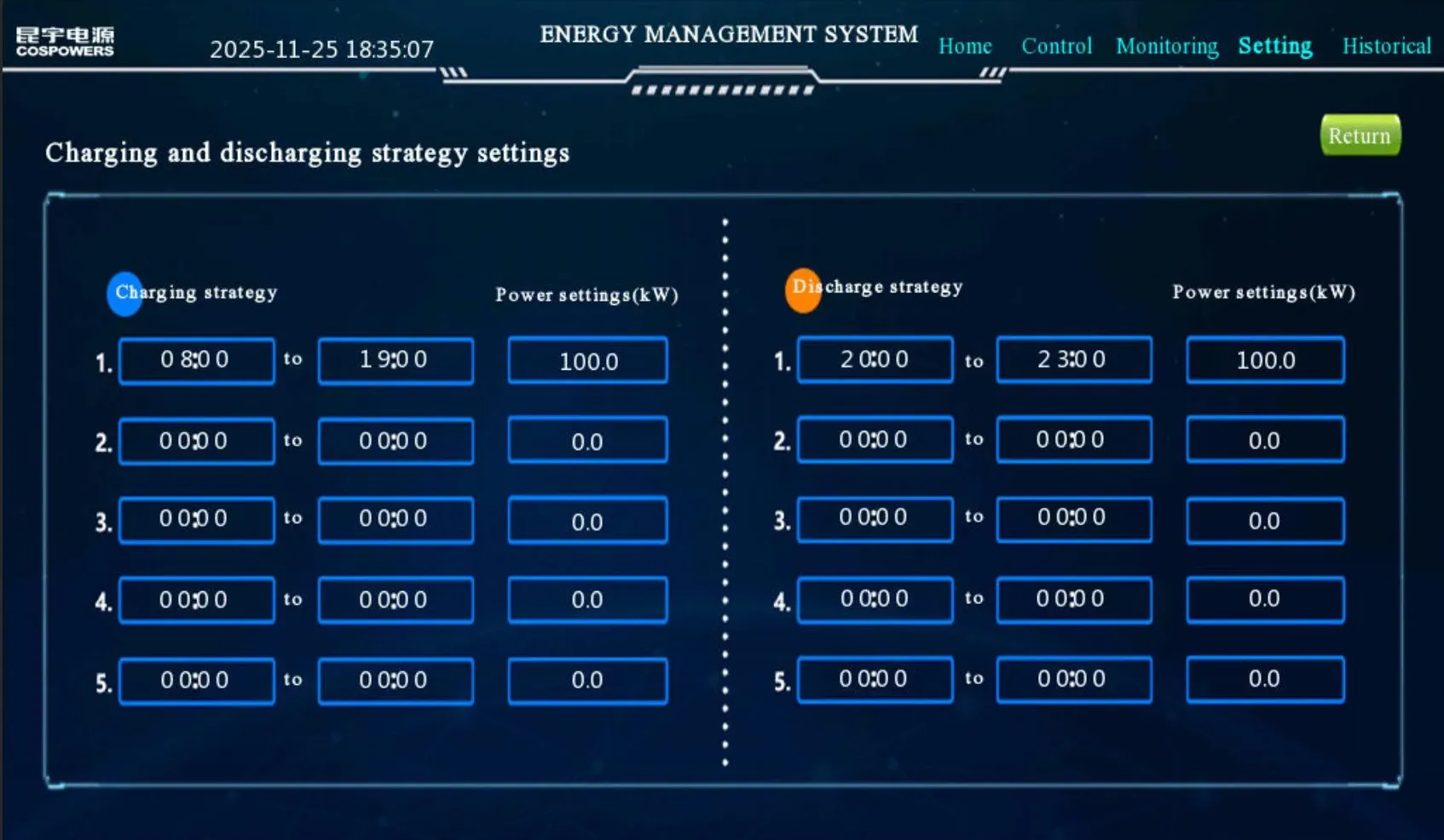

Батарейный модуль - статус

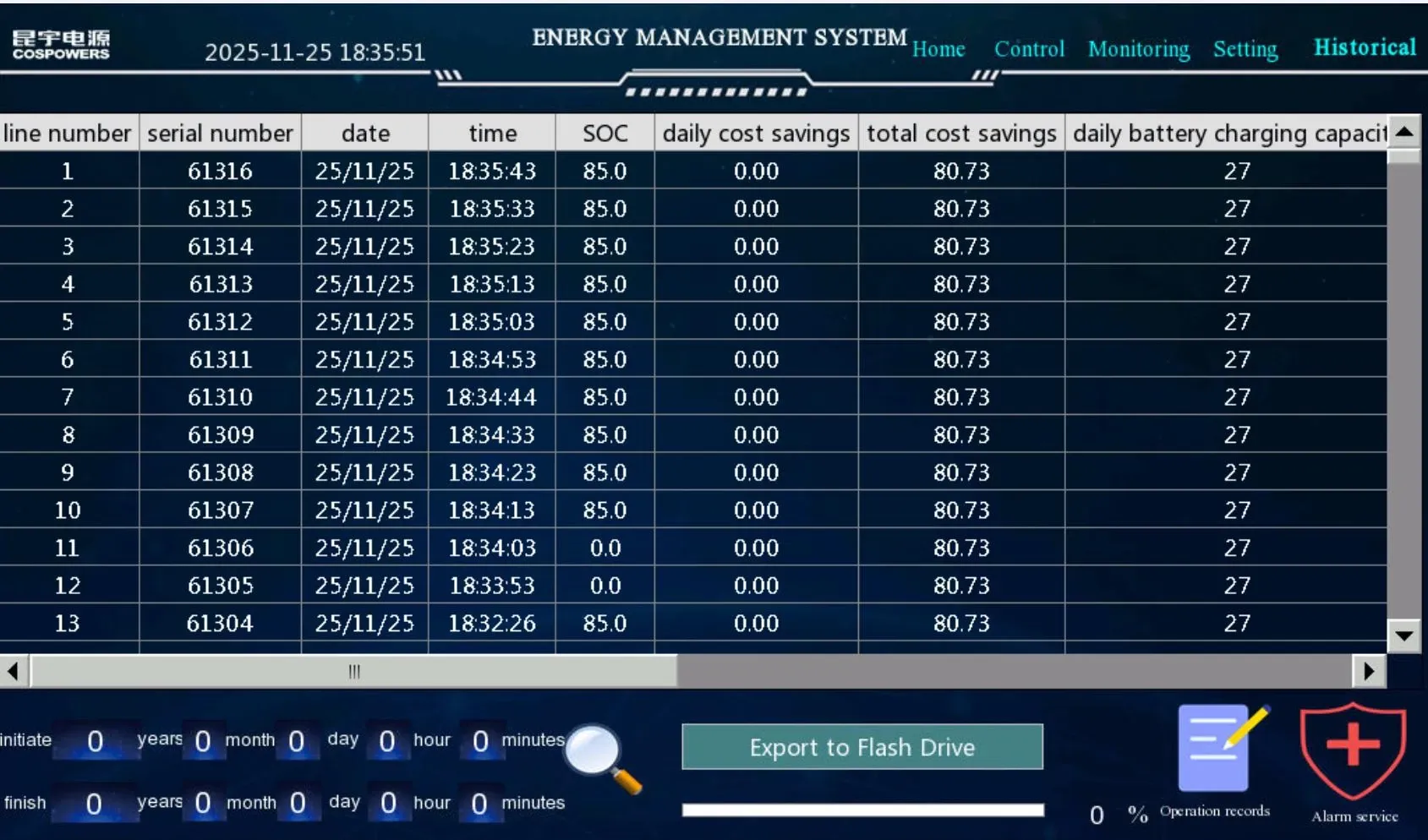

Журнал аварий

Технические параметры литиевой батареи CF480100U

PCS - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Значение
Напряжение сети
230 В / 400 В, 50Гц
Диапазон напряжения сети
± 15%
Напряжение: рабочий диапазон / возобновления заряда
472...552 В / 536 В
Максимальная мощность разряда (ед. кластер)
89 кВт
Максимальный ток разряда (ед. кластер)
200 А (скорость разряда - 2С)
Максимальный ток заряда
100 А
Интерфейс связи
RS485 / CAN
Дисплей

LCD-сенсорный, на русском языке

Автоматика

Система управления батареей - BMS
Автоматический выключатель постоянного тока
Программно управляемые контакторы

Функции BMS

  1. Измерение напряжения, тока, температуры, сопротивления изоляции.

  2. Защита батареи по напряжению, току, температуре, уровню заряда и короткому замыканию.

  3. Контроль сопротивления изоляции.

  4. Учет наработки, регистрация аварий, время резерва, остаточной емкости батареи

Дополнительные функции

Схема предзаряда с ограничением тока; Схема подзаряда;
"Холодный" старт; Отключение заряда при работе от ДГУ.

VSG
Virtual Synchronous Generator - Режим имитирующий динамические свойства синхронного генератора. Позволяет существенно повысить стабильность изолированной электросети при резких изменениях нагрузки. Сглаживание колебаний частоты и напряжения.
BMS обеспечивает контроль параметров батареи в режиме реального времени, диагностику неисправностей, оценку SOC, срока службы, а также обеспечивает защиту от коротких замыканий и утечек. Через коммуникационные интерфейсы он обеспечивает взаимодействие с программируемыми логическими контроллерами (ПЛК) для интеллектуального управления системами электропитания (СЭП и ИБП), обеспечивая высокую стабильность и безопасность работы.
PCS - РЕЖИМЫ РАБОТЫ
PQ
Active and Reactive Power Control - Режим точного следования заданного значения активной (P) и реактивной (Q) по командам диспетчера.
VF
Voltage/Frequency Control - Режим регулирования частоты и напряжения, используется когда происходит отключение промышленной сети, инвертор формирует устойчивую форму напряжения, остальные источники энергии работаю в режиме следования.
LVRT
Low Voltage Ride Through - .
HVRT
High Voltage Ride Through - Режим точного следования заданного значения активной (P) и реактивной (Q) по командам диспетчера.
VF
Voltage/Frequency Control - Режим регулирования частоты и напряжения, используется когда происходит отключение промышленной сети, инвертор формирует устойчивую форму напряжения, остальные источники энергии работаю в режиме следования.

Технические параметры литиевой батареи CF480100U

БАТАРЕЯ - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Значение
Напряжение, номинальное
512 В
Ёмкость / энергоемкость, номинальная
100 Ач / 48 кВт*час
Напряжение: рабочий диапазон / возобновления заряда
472...552 В / 536 В
Максимальная мощность разряда (ед. кластер)
89 кВт
Максимальный ток разряда (ед. кластер)
200 А (скорость разряда - 2С)
Максимальный ток заряда
100 А
Интерфейс связи
RS485 / CAN
Дисплей

LCD-сенсорный, на русском языке

Автоматика

Система управления батареей - BMS
Автоматический выключатель постоянного тока
Программно управляемые контакторы

Функции BMS

  1. Измерение напряжения, тока, температуры, сопротивления изоляции.

  2. Защита батареи по напряжению, току, температуре, уровню заряда и короткому замыканию.

  3. Контроль сопротивления изоляции.

  4. Учет наработки, регистрация аварий, время резерва, остаточной емкости батареи

Дополнительные функции

Схема предзаряда с ограничением тока; Схема подзаряда;
"Холодный" старт; Отключение заряда при работе от ДГУ.

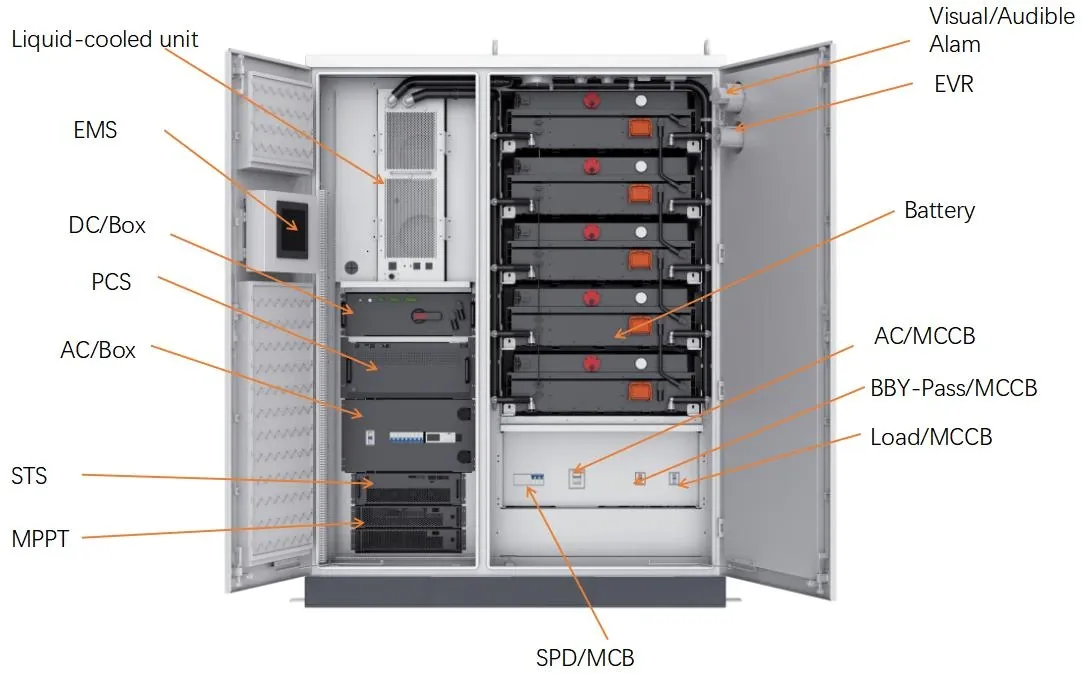

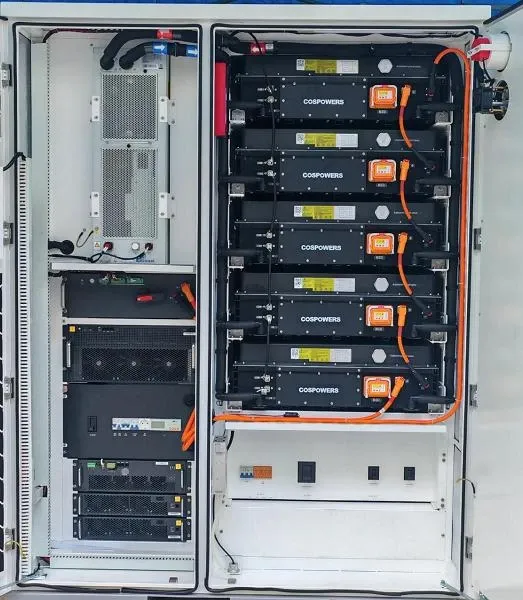

ESS - КОНСТРУКЦИЯ ESS
Блок управления
Блок управления

Варианты комплектации KY-ESS-125KW-261KWh

СЦЕНАРИЙ ИСПОЛЬЗОВАНИЯ
Сценарий
ESS
MPPT
STS
Шкаф объединения
Арбитраж - 125 кВт
Арбитраж - 250 кВт
Арбитраж - 375 кВт
Арбитраж - 500 кВт

Литиевая батарея
CF512100U-L
