- АртикулCF512300U
- ТипLFP
- Напряжение512 В
- Энергоёмкость153,6 кВтч
- Емкость300 Ач
- Скорость разряда5C
- ОхлаждениеВоздушное
- Габариты2438*2991*2896 мм
- Вес4430 кг
комплексное решение литиевой батареи 512 В с системой пожаротушения и кондиционирования
Большая мощность. Аккумуляторные элементы с классом разряда 6С, двойная группа контактов на каждый полюс, двойная медная шина.
Два уровня защиты. 1 уровень - программно управляемые контакторы на каждый полюс. 2 уровень - автоматический выключатель постоянного тока с функцией принудительного выключения.
Три уровня управления. Трех уровневый BMS (BMU / BCU / BAU) с функцией самодиагностики.
Безопасная эксплуатация. Схема контроля сопротивления изоляции между полюс-полюс батареи и полюс-корпус батареи. Автоматическая самодиагностика.
Безопасный сервис. Изоляционные колпачки на каждом полюсе. Электрический разрыв каждого полюса при отключении автоматического выключателя.
Совместимость. Схема заряда конденсаторов в цепи постоянного тока ИБП и СЭП. Схема заряда батареи при высокого напряжения в цепи постоянного тока ИБП и СЭП. Отключение заряда при работе ДГУ. "Холодный старт".
Серийное производство. Компания разрабатывает и производит литиевые батареи для ИБП с 2020 года, а литиевые элементы с 1998 года
Сенсорный LCD-дисплей с возможностью выбора русского языка

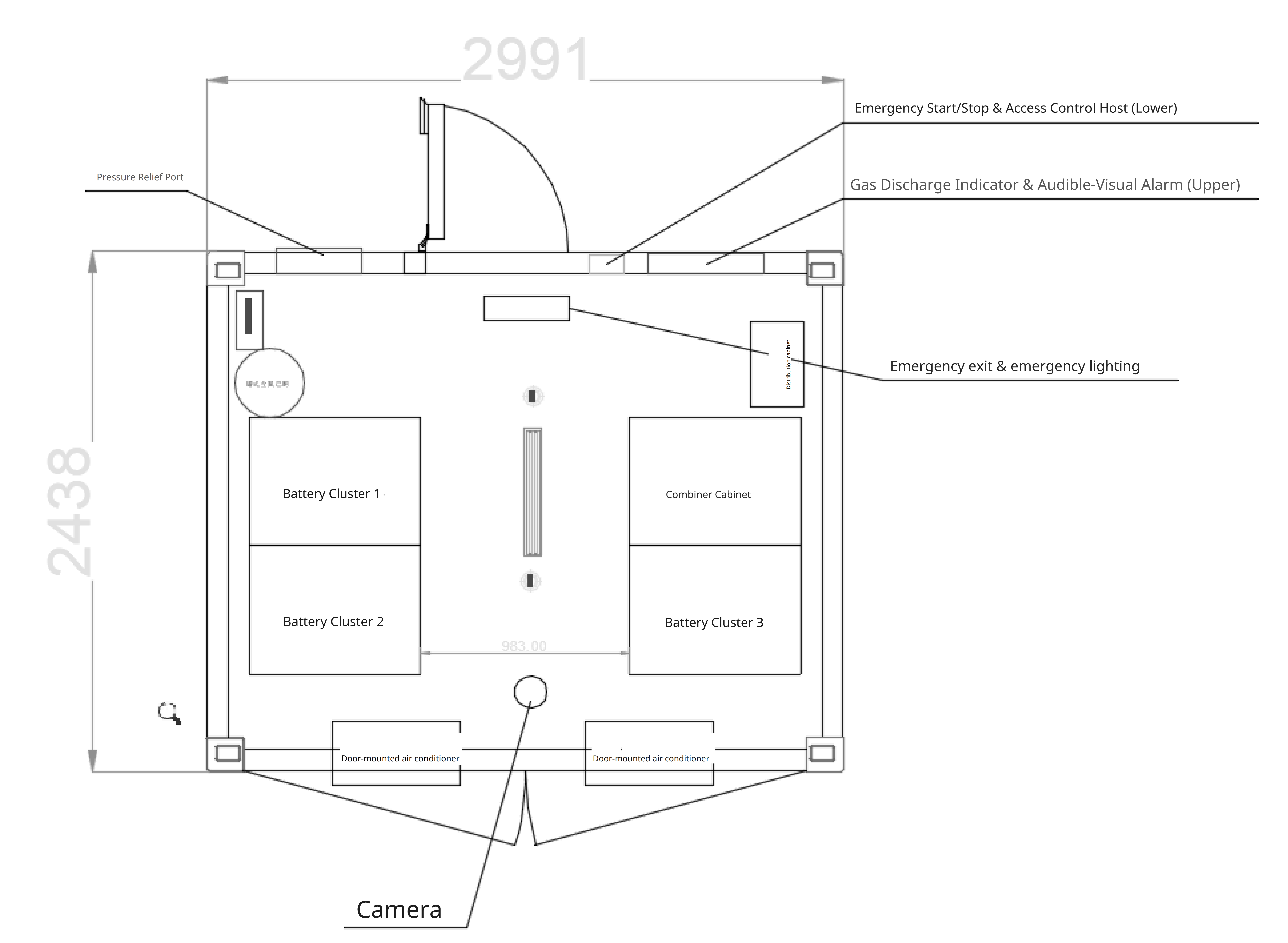

Наименование | Описание | Количество |
|---|---|---|

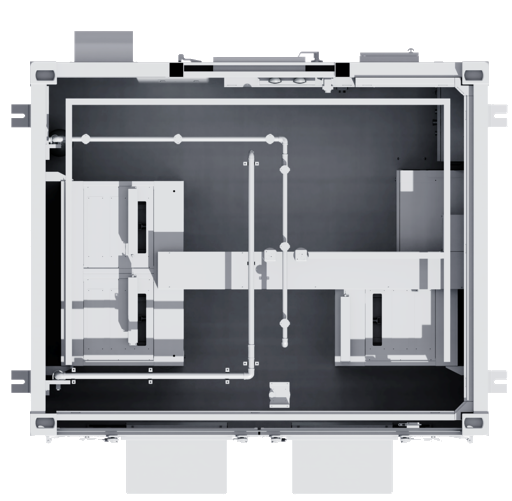

Утепленный контейнер | 2438*2991*2896 мм | 1 |
Литиевая батарея | CF512100U | 3 |
Шкаф постоянного тока | 512 В, 1*1500 А; 3*600 А | 1 |
Щит собственных нужд | 3*380 В, 32 А | 1 |
Система охлаждения | Промышленный кондиционер | 2 |
Система пожаротушения | Аэрозоль - основная. Вода - резервная | 1 |
Система освещения | Основное, Аварийное, Сигнальное | 1 |
Система сигнализации | Опционально | |
Система видеонаблюдения | Опционально |
Параметр | Значение |
|---|---|
Напряжение | 512 В |
Энергоемкость | 153,6 кВтч |
Тип аккумулятора | LiFePO4 |
Охлаждение | Воздушное |
Температура эксплуатации | -20°...+45°С |
Габариты | 2438*2991*2896 мм |
Вес | 4430 кг |
Параметр | Значение |
|---|---|
Напряжение | 512 В |
Ёмкость | 300 Ач |
Рабочее напряжение | 472...552 В (80% DOD) / 448...560 В (100% DOD) |
Максимальная мощность разряда (ед. кластер) | 283 кВт (80% DOD) / 268 кВт (100% DOD) |
Максимальный ток разряда (ед. кластер) | 1500 А (скорость разряда - 5С) |
Максимальный ток заряда (ед. кластер) | 300 А |
Интерфейс связи | RS485 / CAN |
Дисплей | LCD-сенсорный, на русском языке |
Автоматика | Система управления батареей - BMS |
Функции BMS |
|
Дополнительные функции | Схема предзаряда с ограничением тока; Схема подзаряда; |
Параметр | Литиевый элемент | Модуль батареи | Кластер | Накопитель |
|---|---|---|---|---|
Тип / Конфигурация | LiFePO4 | 2P20S - 40 элементов | 2P160S - 8 модулей | 3P*2P160S - 3 кластера |
Энергоемкость | 160 Вт*час | 6,4 кВт*час | 51,2 кВт*час | 153,6 кВт*час |
Номинальное напряжение | 3,2 В | 64 В | 512 В | 512 В |
Номинальная ёмкость | 50 Ач | 100 Ач | 100 Ач | 300 Ач |
Максимальный ток разряда | 300 А (разряд - 6С) | 600 А (разряд - 6С) | 600 А (разряд - 6С) | 1500 А (разряд - 5С) |
Интерфейсы связи | RS485 / CAN | RS485 / CAN | RS485 / CAN | |
Степень защиты | IP21 | IP20 | IP54 | |
Габариты | 136*32*172 мм | 440*600*182 мм | 600*800*2200 мм | 2438*2991*2896 мм |
Вес | 1,32 кг | 72 кг | 810 кг | 4430 кг |
Нагрузка | 800 кВт | 700 кВт | 600 кВт | 500 кВт | 400 кВт | 300 кВт | 200 кВт |
|---|---|---|---|---|---|---|---|
1 накопитель | 7,2 | 8,2 | 9,6 | 11,5 | 14,4 | 19,2 | 28,9 |
2 накопителя | 14,4 | 16,5 | 19,2 | 23,5 | 28,9 | 38,5 | 52,0 |
Нагрузка | 1200 кВт | 1100 кВт | 1000 кВт | 900 кВт | 800 кВт | 700 кВт | 600 кВт |
|---|---|---|---|---|---|---|---|
3 накопителя | 12,5 | 13,6 | 15,0 | 16,7 | 18,8 | 21,4 | 25,0 |
4 накопителя | 16,4 | 17,8 | 19,6 | 21,8 | 24,5 | 28,1 | 32,7 |
CF512300U
