CF48050U
Литиевая батарея для источников бесперебойного питания в стационарных и контейнерных ЦОД
  • Артикул
    CF512100U
  • Тип
    LFP
  • Напряжение
    512 В
  • Энергоёмкость
    51,2 кВтч
  • Емкость
    100 Ач
  • Скорость разряда
    6C
  • Охлаждение
    Воздушное
  • Габариты
    600*800*2200 мм
  • Вес
    810 кг
Отправить запрос
CF512100U -
литиевая батарея с интеллектуальной системой управления для ИБП и СЭП с напряжением батареи 512 В.
  1. Большая мощность. Аккумуляторные элементы с классом разряда 6С, двойная группа контактов на каждый полюс, двойная медная шина.

  2. Два уровня защиты. 1 уровень - программно управляемые контакторы на каждый полюс. 2 уровень - автоматический выключатель постоянного тока с функцией принудительного выключения.

  3. Три уровня управления. Трех уровневый BMS (BMU / BCU / BAU) с функцией самодиагностики.

  4. Безопасная эксплуатация. Схема контроля сопротивления изоляции между полюс-полюс батареи и полюс-корпус батареи. Автоматическая самодиагностика.

  5. Безопасный сервис. Изоляционные колпачки на каждом полюсе. Электрический разрыв каждого полюса при отключении автоматического выключателя.

  6. Совместимость. Схема заряда конденсаторов в цепи постоянного тока ИБП и СЭП. Схема заряда батареи при высокого напряжения в цепи постоянного тока ИБП и СЭП. Отключение заряда при работе ДГУ. "Холодный старт".

  7. Серийное производство. Компания разрабатывает и производит литиевые батареи для ИБП с 2020 года, а литиевые элементы с 1998 года

Описание CF512100U
СПЕЦИФИКАЦИЯ
Параметр
Значение
Напряжение
512 В
Энергоемкость
51,2 кВтч
Тип аккумулятора
LiFePO4
Охлаждение
Воздушное
Температура эксплуатации
Заряд: +15°...+35°С / Разряд: 0°...+55°С
Габариты
600*800*2200 мм
Вес
810 кг
Литиевая батарея CFS512120U
ХАРАКТЕРИСТИКИ
Параметр
Значение
Напряжение
512 В
Ёмкость
120 Ач
Рабочее напряжение
472...552 В (80% DOD) / 448...560 В (100% DOD)
Максимальная мощность разряда (ед. кластер)
283 кВт (80% DOD) / 268 кВт (100% DOD)
Максимальный ток разряда (ед. кластер)
600 А (скорость разряда - 5С)
Максимальный ток заряда (ед. кластер)
100 А
Интерфейс связи
RS485 / CAN
Дисплей

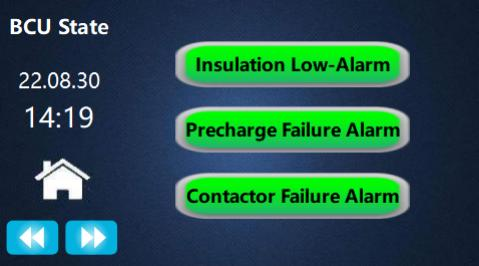

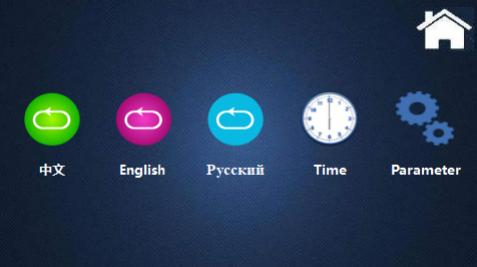

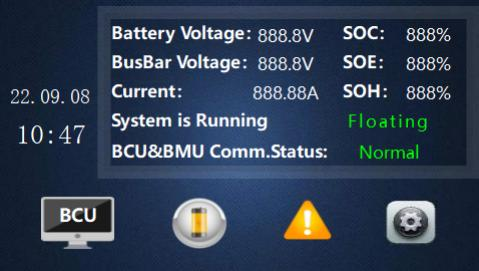

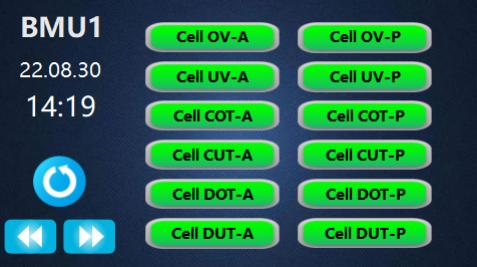

LCD-сенсорный, на русском языке

Автоматика

Система управления батареей - BMS
Автоматический выключатель постоянного тока
Программно управляемые контакторы

Функции BMS
  1. Измерения: напряжение, ток, температура, сопротивление изоляции.

  2. Защита батареи по напряжению, току, температуре,

    уровню заряда и короткому замыканию.

  3. Контроль сопротивления изоляции.

  4. Учет наработки, регистрация аварий, время резерва,

    остаточная емкость батареи

Дополнительные функции

Схема предзаряда с ограничением тока; Схема подзаряда;
"Холодный" старт; Отключение заряда при работе от ДГУ.

Литиевая батарея CFS512120U
КОНФИГУРАЦИЯ
Параметр
Литиевый элемент
Модуль батареи
Кластер
Тип / Конфигурация
LiFePO4
2P20S - 40 элементов
2P160S - 8 модулей
Энергоемкость
160 Вт*час
6,4 кВт*час
51,2 кВт*час
Номинальное напряжение
3,2 В
64 В
512 В
Номинальная ёмкость
50 Ач
100 Ач
100 Ач
Максимальный ток разряда
300 А (скорость разряда - 6С)
600 А (скорость разряда - 6С)
600 А (скорость разряда - 5С)
Интерфейсы связи

RS485 / CAN
RS485 / CAN
Степень защиты
IP21
IP20
Габариты
136*32*172 мм
440*600*182 мм
600*800*2200 мм
Вес
1,32 кг
72 кг
810 кг
Литиевая батарея CFS512120U
ХАРАКТЕРИСТИКА РАЗРЯДА (80% DOD / 2.95V/cell), мин.
Нагрузка
480 кВт
450 кВт
400 кВт
360 кВт
320 кВт
270 кВт
240 кВт
180 кВт
160 кВт
1 кластер
7,3
8,2
10,9
12,3
2 кластера
8,2
8,7
9,8
10,9
12,3
14,6
16,4
21,9
22
Литиевая батарея CFS512120U
ХАРАКТЕРИСТИКА РАЗРЯДА (80% DOD / 2.95V/cell), мин.
Нагрузка
720 кВт
640 кВт
540 кВт
480 кВт
450 кВт
400 кВт
360 кВт
320 кВт
270 кВт
3 кластера
8,1
9,4
10,6
11,3
12,8
14,2
16,0
21,3
4 кластера
9,3
10,4
12,4
13,9
14,8
16,7
18,6
20,9
24,8
